Réaliser et mesurer l’inductance d’une bobine – Self – par F4IEW

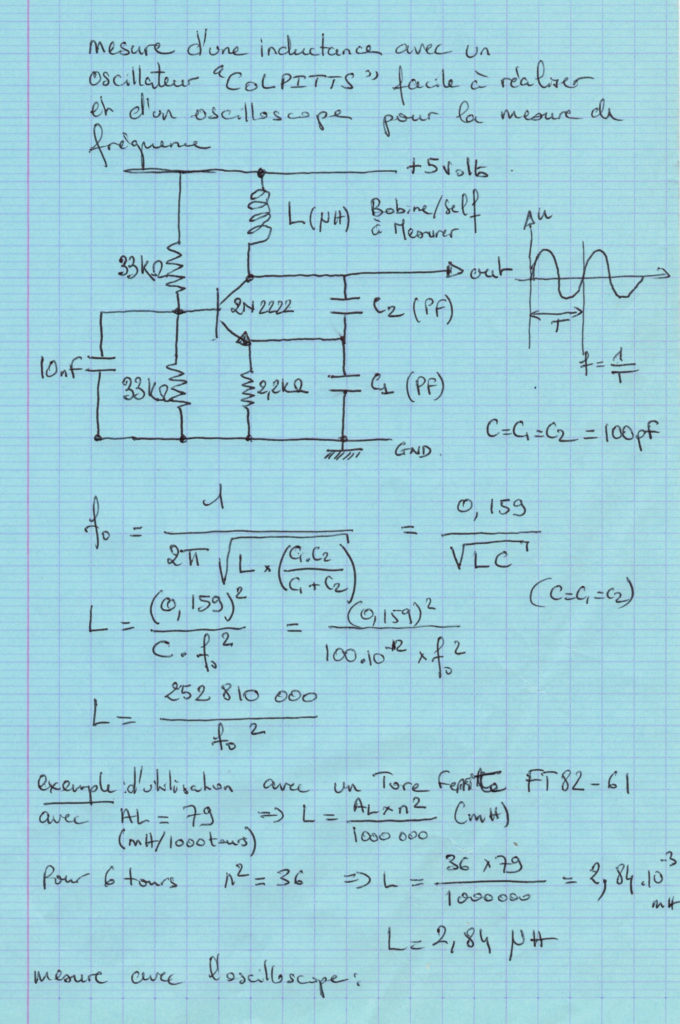

Afin de mesurer les bobines que je réalise pour les bandes HF j’ai réalisé un petit oscillateur « COLPITTS » me permettant de mesurer la fréquence d’oscillation du montage avec un oscilloscope et de déduire facilement la valeur de l’inductance en micro Henry (μH). Ce montage permet aussi de générer une fréquence sinusoïdale pour les réglages des circuits accordés.

L(μH) = 252810000 / fο²

Montage finale de l’oscillateur Colpitts pour la mesure des bobines inductances.
Prototype, mise en oeuvre sur une bobine 6 spires, fréquence mesurée 12,1 Mhz inductance mesurée de 1,72 uH pour une valeur théorique calculée de 1,5 uH

Mesurer une bobine HF avec un oscillateur Colpitts et un oscilloscope.
